Závěsný ovladač NPA, NPA/S - poptávkový formulář

pokyny pro vyplnění formulářepoptávkový formulář NPA/CP

• POKYNY PRO VYPLNĚNÍ FORMULÁŘE:

• formulář je určen pro objednávku standardní nebo nestandardní varianty závěsného ovladače NPA (obdélníková) nebo NPA/S (kruhová prachotěsná tlačítka)
• formulář obsahuje kontrolní funkce vstupních dat. Pro tyto funkce je vyžadován Javascript (standardně nastaveno jako výchozí volba všech prohlížečů). Bez podpory Javascriptu nelze formulář použít.
• velikost zobrazení je navržena na celou šířku 17" monitorů a nelze ji měnit
• formulář vytisknete stisknutím tlačítka se symbolem tiskárny nebo klasickým postupem. Tisk je přizpůsoben na formát stránky A4 s okraji do 20mm.
• pro minimalizaci varovných hlášení vyplňujte formulář podle následujících pokynů, vč. jejich doporučeného pořadí

• zadejte kontaktní údaje
• pokud uvedete vaši e-mailovou adresu a necháte zaškrtnuté políčko informace o objednávce mailem, budete dostávat informace o stavu vaší objednávky
• v případě volby standardní varianty ovladače (viz. strany 9 a 10 technické dokumentace) doplňte její objednací kód do příslušné kolonky a v dalším vyplňování nepokračujte (ev. upřesnění standardní varianty uveďte v poznámce). Všechna data zadaná do schématu ovladače jsou v tomto případě ignorována! Pokud není objednávkový kód uveden v technické dokumentaci, je nutné jeho kód zadat do poznámky.
• označte požadované provedení tlačítek ovladače (obdélníková nebo kruhová, prachotěsná)
• označte umístění vstupu pro kabel a závěsu ovladače (nahoře, dole) - pokud závěs nebo chránič kabelu nechcete, označte libovolné umístění a tuto volbu uveďte v poznámce
• pokud chcete vybavit ovladač adaptérem PRTO6626PE pro závěsné kabelové lanko, zaškrtněte příslušné políčko

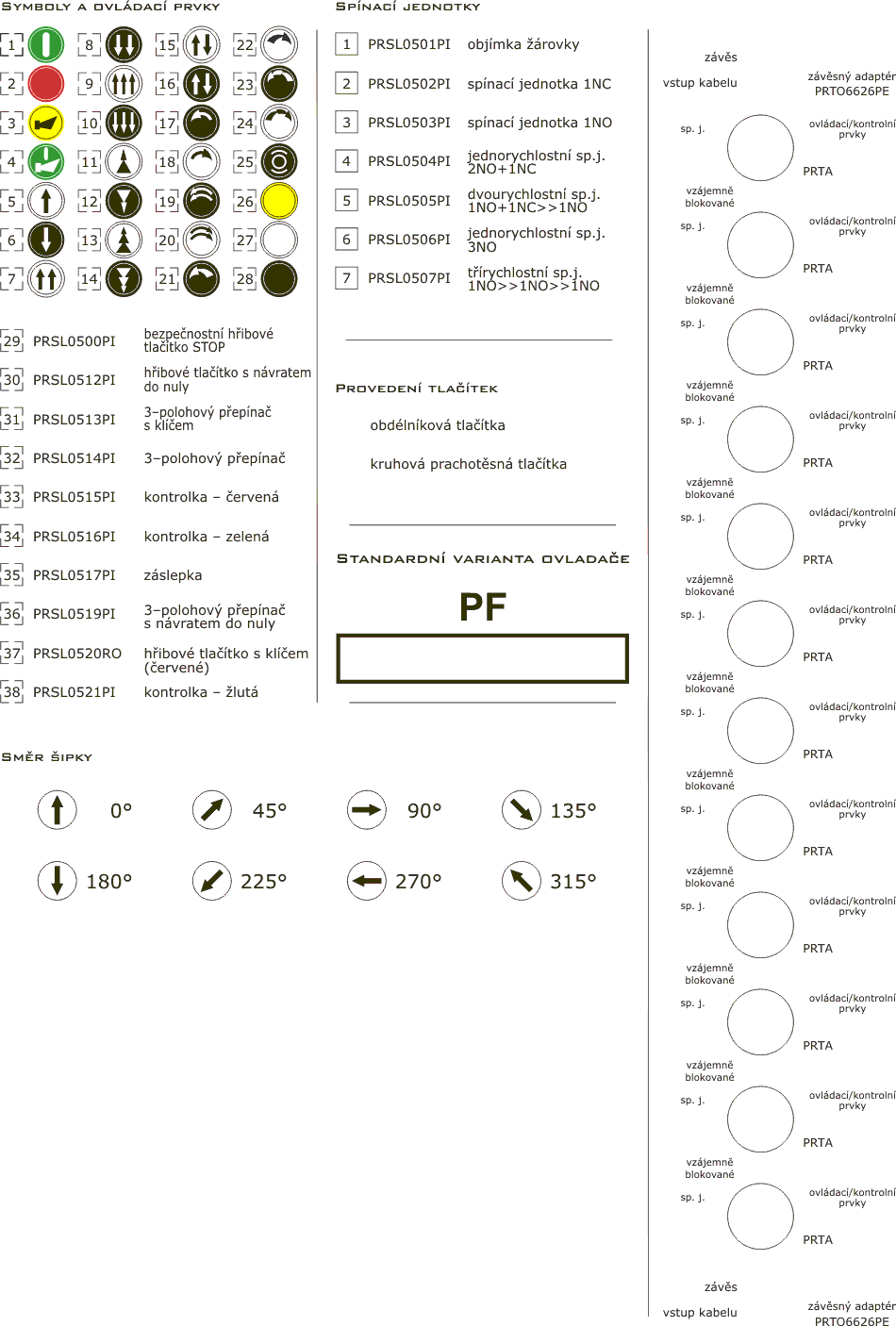

• podle počtu a polohy vybraných ovládacích a kontrolních prvků vyplňte schéma ovladače na pravé straně
• zapište čísla (v rámečcích) požadovaných kontrolních/ovládacích prvků nebo symbolů kruhových prachotěsných tlačítek uvedené v levém sloupci do pravé čtvercové kolonky příslušné pozice ve schématu ovladače
• u obdélníkových tlačítek vyplňte pouze jejich kódové označení PRTA podle vybraného symbolu na tlačítku (viz. strana 8 technické dokumentace ovladače) a v případě potřeby vyberte z rozbalovací nabídky směr šipky. Číslo ovládacího prvku nevyplňujte.
• čísla vybraných spínacích jednotek vyberte z rozbalovacích nabídek. Každou pozici je možné vybavit až dvěma spínacími jednotkami typu 2 nebo 3 (1NC, 1NO), ale pouze jednou spínací jednotkou ostatních typů.
• pokud si přejete vzájemné mechanické blokování tlačítek dvou sousedních pozic, zatrhněte kolonku mezi nimi
• další případné volby upřesněte v poznámce - délka textu není omezena
• vyplněný formulář odešlete kliknutím na tlačítko ODESLAT FORMULÁŘ. K odeslání dojde až po potvrzení souhrnné zprávy o vyplnění formuláře.
