Koncové spínače X-FSC a X-FRZ jsou vhodné ke kontrole pohybů částí jeřábů a dalších zařízení. Jsou určené pro použití v pomocných ovládacích obvodech. Kryt, víko a hlava obou spínačů jsou vyrobeny z termoplastu (nylon vyztužený skelnými vlákny). Použitý materiál se vyznačuje vysokou odolností vůči povětrnostním podmínkám a zaručuje dokonalou ochranu dalších součástek před vodou a prachem.

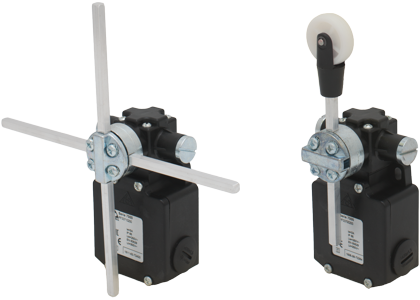

X-FSC má tyče uspořádány do T nebo do kříže a hřídel má 3 nebo 4 klidové polohy, rozsah otáčení je ±90° resp. 360° průběžně.
X-FRZ má jednu tyč, která může být zakončena rolnou a hřídel má jednu klidovou polohu se samovolným návratem zpět po natočení, rozsah otáčení je ±65°.
Standardně jsou oba koncové spínače osazeny dvěma dvojitými spínacími jednotkami 1NC+1NO s mžikovými kontakty PRSL0036XX. Na přání je možné použít spínací jednotky 1NC s kluznými kontakty.
Vlastnosti
- koncové spínače pro pomocné obvody
- plastové pouzdro
- 3 průchodky pro kabel
- až 2 spínací jednotky 1NC+1NO, mžikové kontakty
- X-FSC
- tyče do T nebo do kříže
- 3 stab. polohy ±90°
- 4 stab. polohy 360° průběžně
- X-FRZ
- kyvná tyč s návratem ±65° volitelně s rolnou
Parametry
- Skladovací teplota: -40°C/+70°C
- Provozní teplota: -25°C/+70°C
- Krytí: IP65
- Izolační třída: Třída II
- Vstup kabelu: kabelová průchodka M20
- Maximální frekvence spínání: 3600 sepnutí za hodinu
- Maximální rychlost nárazu tyče: 1,35 m/s
- Pracovní poloha: libovolná
