Vřetenové koncové spínače Limitex AG jsou určené pro použití v pomocných řídících obvodech zdvihacích a dalších průmyslových zařízeních (ovládání stykačů, PLC), která jsou umístěna v prostředí s potenciálně výbušnou atmosférou. V atmosféře těchto prostředí mohou být přítomny hořlavé páry, výpary nebo hořlavý prach. Oheň se v nich rychle šíří a ke vznícení může dojít pouhým zvýšením tlaku.
Spínač vyhovuje požadavkům norem a má certifikát ATEX a IECEx.
Vlastnosti

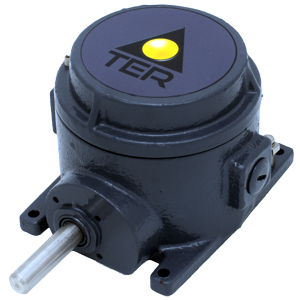

Limitex AG je vřetenový koncový spínač Base ve speciálním plášti. Převodový poměr může být v rozmezí 1:15 až 1:499. Přesná poloha každé vačky výstupní hřídele se nastaví šroubem. Spínací jednotky mají NC kontakty se zaručeným otevřením v případě zkratu.
Možnosti
Limitex AG může být osazen jedním blokem vaček se 2, 3 nebo 4 spínacími jednotkami 1NO+1NC. Volitelně je možné spínač osadit spínacími jednotkami pro silové obvody.
K dispozici je provedení s přírubou.
Materiály
Plášť spínačů Limitex AG je litinový (G20) a zaručuje spolehlivou ochranu proti vodě a prachu. Vstupní hřídel je vyrobena z nerezové oceli AISI 316 a uložena v bronzových pouzdrech nalisovaných do plastové základny spínače. Převodová kola jsou z technopolymeru se samomaznými vlastnostmi. Vzájemná kombinace těchto materiálů zabezpečuje vynikající ochranu proti korozi, opotřebení a minimalizuje nutnou údržbu pouze na občasnou kontrolu přesnosti uložení. Identifikační štítek spínače je nerezový. Použité materiály jsou vysoce odolné proti opotřebení a vlivům okolí.
Parametry
- Skladovací teplota: -50°C/+60°C
- Provozní teplota: -50°C/+60°C
- Krytí: IP66
- Maximální otáčky vstupní hřídele: 800 ot./min
- Mechanická životnost: 1 000 000 operací
- Pracovní poloha: libovolná
Parametry spínacích jednotek
- Kategorie použití: AC 15, 3 A / 250 V
- Jmenovitý tepelný proud: 10 A
- Jmenovité izolační napětí: 300 V AC
- Maximální spínaný proud: 3 A
- Maximální ztrátový výkon: 2 W
- Jmenovitá frekvence: 50 Hz / 60 Hz
- Připojení vodičů:
- ploché konektory FASTON 6,3 mm – PRSL0003XX,
- šroubovací svorky – PRSL0011XX
- Průřez vodičů: 2×1,5 mm², 1×2,5mm²
- Vstupy kabelu: 2 průchodky M20×1,5 / M25×1,5 / ½ NPT
