GF4C – TER ČESKÁ

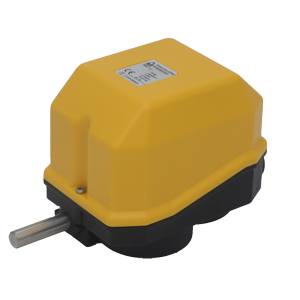

Vřetenový koncový spínač GF4C je vhodný ke kontrole pohybů součástí jeřábů, kladkostrojů nebo jiných zařízení. Jako pomocný ovladač se podílí na řízení kontrolních obvodů napájení (stykače, PLC). Jeho konstrukce a materiály použité k výrobě dovolují jeho vysoké pracovní zatížení. Vstupní hřídel spínače je připojena k výstupu převodovky motoru a přes redukční převodovku s nastavitelným převodovým poměrem pohání až 2 výstupní hřídele s přesně stavitelnými vačkami, které ovládají spínací jednotky.

Šneková redukční převodovka se skládá z hnací hřídele se šnekem a šnekového kola. V případě potřeby jsou použita další kola s čelním ozubením. Volbou převodových kol je možné nastavit převodový poměr v rozmezí 1 : 1 až 1 : 969. Vstupní i výstupní hřídele jsou vyrobeny z nerezové oceli a uloženy v bronzových sintrovaných pouzdrech nalisovaných do plastové základny spínače. K výrobě ozubených kol a jejich pouzder je použitý termoplastický materiál se samomaznými vlastnostmi. Vzájemná kombinace těchto materiálů zabezpečuje vynikající ochranu proti korozi a opotřebení a minimalizuje nutnou údržbu pouze na občasnou kontrolu přesnosti uložení. Přesná poloha každé vačky výstupní hřídele může být přesně nastavena pomocí stavících šroubů.

Použité spínací jednotky (PRSL0036XX a PRSL0037XX) splňují předpisy dle EN 60947-5-1 a jsou navrženy k ovládání kontrolních obvodů napájení motorů. Blok spínacích jednotek může být nahrazen potenciometrem nebo kodérem.
Každá výstupní hřídel redukční převodovky může mít jiný převodový poměr. To umožňuje různé ovládání stroje podle momentálních požadavků.
Kryt a základna koncového spínače jsou odolné proti opotřebení a účinně chrání vnitřní části proti vodě a prachu. Na přání může být kryt spínače opatřen štítky a mít jinou barvu. GF4C je k dispozici i s čelní přírubou pro přímou montáž na motor.

Koncový spínač GF4C je nízkonapěťové elektromechanické zařízení dle EN 60947-1, EN 60947-5-1 a může být použit jako elektrická výbava strojů a zařízení (EN 60204-1) v souladu se základními směrnicemi 2006/95/CE a 2006/42/CE.

Vlastnosti

spínač pro pomocné obvody
plastové pouzdro IP65
volitelně s přírubou
převod 1 : 1 ÷ 1 : 969, volitelný
maximálně 800 otáček/min
2 výstupní hřídele
výstupy s různými převody
2, 3 nebo 4 sp. jednotky
různé tvary vaček
spínací jednotky 1NO + 1NC PRSL0036XX s mžikovými nebo 1NC PRSL0037XX nebo kluznými kontakty
volitelně potenciometr, kodér
