Flex ECO je nový model rádiových dálkových ovládání. Je ideální náhradou velkých a těžkých závěsných ovladačů malým a lehkým dálkovým ovladačem. Najde uplatnění v celé řadě průmyslových aplikací při manipulaci s materiálem, ovládání mostových jeřábů nebo jiných zařízení.
Vysílače jsou ergonomické, lehké a mají 4, 6, 8 nebo 12 tlačítek.
Flex ECO je levnější variantou k oblíbeným Flex EX2. Vychází vstříc těm, kterým stačí jednoduché, spolehlivé rádiové ovládání a komu připadá cena Flex EX2 už příliš vysoká.
Systém pracuje na jedné frekvenci v pásmu 433 MHz, vysílače mají méně možností nastavení, nemají snímač pádu ani otočný, vyndavací klíč. Ostatní je stejné.
Vysílače mají zaoblený design a symboly funkcí po stranách, jsou vyrobené z odolného sklolaminátu. Dvourychlostní tlačítka vysílače mají pozlacené kontakty a životnost více než milion pracovních cyklů. Vyznačují se jistotou chodu, jejich polohu jasně poznáte i v pracovních rukavicích. Součástí jsou sady symbolů se širokým výběrem.
Dvě tužkové baterie AA stačí na 100 hodin běžného provozu.
Flex ECO nabízí uživateli rozsáhlé možnosti konfigurace. Více než 200 programovatelných funkcí vyhoví potřebám většiny zařízení.
K dispozici je široká škála příslušenství, které poskytují dodatečnou ochranu, zvyšují komfort obsluhy a užitnou hodnotu zařízení.
Vlastnosti
- Bezpečná a spolehlivá obousměrná komunikace vysílače s přijímačem
- 2 STOP relé, STOP funkce kategorie PL-D
- Nízká spotřeba vysílače, 2 tužkové baterie stačí na 100 hodin provozu
- Dvourychlostní tlačítka s životností více než 1 milion operací a jasnou hmatovou odezvou
- Ergonomický, lehký, kompaktní a odolný vysílač
- Rozsáhlé možnosti nastavení
- Krytí vysílače i přijímače IP66
- 62 volitelných kanálů v pásmu 433 MHz
- Široká nabídka příslušenství vysílače i přijímače
- Držák přijímače s tlumením vibrací upevněný přes silentbloky
- Kompletní rozsah napájecích napětí přijímače
- Možnost připojení vnější antény
- Kryty z vyztuženého ABS termoplastu odolné proti nečistotám, vodě, prachu, olejům, kyselinám a jiným agresivním látkám
- Kryt baterií s jedním šroubem usnadní jejich výměnu.
- Pryžová pouzdra a závěs zvýší ochranu vysílače.
Obsah dodávky:
1 vysílač, 1 přijímač s namontovaným a zapojeným výstupním kabelem 1,0 m, montážní držák přijímače, náhradní pojistky, sady etiket se symboly vysílače, 2 alkalické baterie AA, návod k obsluze, schéma přiřazení tlačítek a relé.
Jako volitelné příslušenství jsou k dispozici: pryžový chránič vysílače, malá nabíječka 230 VAC + 2 nabíjecí baterie, směrové etikety na jeřáb a další – viz E-Shop TER ČESKÁ.
Možnosti nastavení vysílače
- Až 2 tlačítka jako přepínací (bistabilní) kontakty s možností optické indikace stavu pomocí LED1, LED2
- Jedno spodní tlačítko jako až 4 polohový přepínač 0-A-B-A+B s volitelným režimem spínání a optickou indikací polohy pomocí LED1, LED2
- Automatické vypnutí při nečinnosti od 0 do 60 minut
- Možnost nastavení vysílacího výkonu vysílače od 1 do 10 mW
- Možnost jinak nastavit relé ALARM
Možnosti nastavení přijímače
- různé režimy spínání relé pro řízení pohybů (vzájemné blokování opačných funkcí)
- tlačítko jako NO nebo 2NO kontakt (ON-OFF)
- tlačítko jako bistabilní kontakt (přepínač ON-OFF)
- dvojice tlačítek jako mechanický přepínač ON-OFF (pro dvojici relé NC + NO)
- MAGNET – pro dvě tlačítka (zapnutí stiskem tlačítka MAGNET, vypnutí pouze současným stiskem tlačítek OFF+MAGNET
- BRZDA
- Vestavěná nebo vnější anténa
Speciální funkce souprav Flex ECO
PITCH & CATCH: PITCH & CATCH je sada jednoho přijímače a dvou, tří nebo čtyř vysílačů. Systém umožňuje bezpečnou práci více pracovníků s jedním zařízením bez nutnosti předávání vysílače. Převzetí kontroly nad zařízením jiným pracovníkem s jiným vysílačem je možné až po vědomém odhlášení pracovníka předchozího. Bez předchozího odhlášení nemůže systém ovládat nikdo jiný.
Přepínač A/B/A+B (Flex ECO 8 a 12): Vysílač má na levé spodní pozici místo tlačítka mechanický přepínač A/B/A+B. Toto provedení je vhodné pouze pro ty zákazníky, kteří požadují mechanický přepínač. Stejnou funkci, navíc s možností polohy 0, nahradí nastavení tlačítka vysílače jako AB přepínač s optickou indikací – viz. výše.
TANDEM (Flex ECO 8 a 12): Souprava tří vysílačů (Slave A, Slave B a Master TANDEM) a dvou přijímačů (A a B), která umožňuje nezávislou práci sad A a B nebo současné ovládáni obou sad vysílačem TANDEM. Režim práce se nastaví mechanickým přepínačem A/B/A+B.
Systémy Multireceiver
Speciální soupravy jednoho nebo více stejných tlačítkových vysílačů a několika přijímačů. Systém umožňuje jednomu nebo více operátorům jednou vysílačkou ovládat více přijímačů. Na levém obrázku se přímo ovládají jedním vysílačem 2 nebo 3 přijímače. Na pravém obrázku je dvojitý Tandem 2 kladkostrojů s pojezdy na 2 mostech, který se ovládá jednou vysílačkou s 12 tlačítky. 6 tlačítky se volí přijímač (jako Pitch & Catch) a 6 tlačítky se ovládají pohyby kladkostrojů, pojezdů a mostů.
Vysílače Flex ECO
Napájecí napětí: 3 V DC
Baterie: 2 tužkové AA normální nebo nabíjecí Ni-MH
Vysílací výkon: 2 mW
Provozní doba: až 100 hodin
Pracovní teplota: -25°C/+75°C
Krytí: IP66 (NEMA 4)
Optická indikace: 3 LED diody, 1 pro indikaci provozního stavu vysílače, 2 pro indikaci funkcí tlačítek
Rozměry vysílače Flex ECO 4: 141×69×38 mm, 203 g
Rozměry vysílače Flex ECO 6: 164×69×38 mm, 226 g
Rozměry vysílače Flex ECO 8: 187×69×38 mm, 250 g
Rozměry vysílače Flex ECO 12: 233×69×38 mm, 293 g
Přijímače Flex ECO

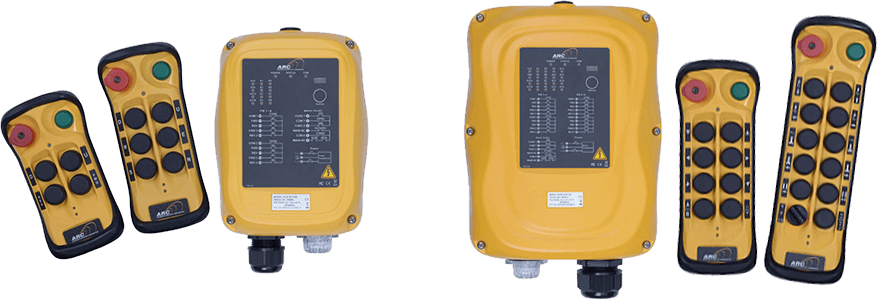

Rádiová dálková ovládání Flex ECO mají 2 typy přijímačů: menší pro Flex 4, Flex 6, větší pro Flex 8, Flex 12.
Ladění: automatické prohledání pásma
Citlivost: -116 dBm
Anténa: interní (standard), volitelně externí (50 Ω, TNC konektor)
Spínací relé: 3 A/ 250 VAC
Napájecí napětí (±10%): 12-24 VDC, 24/42/48 VAC, 110/230/380/450 VAC
Spotřeba: 8 resp. 22 W
Optická indikace: LED
Připojení: namontovaný a zapojený výstupní kabel 1,3 m
Vstup kabelu: kabelová průchodka
Jištění a pojistky: 2 pojistky pro napájení přijímače (hodnota podle napájecího napětí), pojistka 5 A pro relé MAIN, společná pojistka 5 A pro každá 4 spínací relé
Pracovní teplota: -25°C/+75°C
Krytí: IP66 (NEMA 4)
Upevnění: kovový držák
Rozměry přijímače Flex ECO 4, 6: 196×149×85 mm, 1,5 kg (s kabelem)
Rozměry přijímače Flex ECO 8, 12: 260×204×83 mm, 2,5 kg (s kabelem)
Miniaturní přijímač Flex ECO MRX
Sady ovládání Flex ECO 4 a Flex ECO 6 je možné dodat s miniaturním přijímačem MRX.
Napájecí napětí může být 12÷24 VDC, 24÷48 VAC nebo 48÷230 VAC.
Možnosti nastavení jsou sice mírně omezené, ale bez problémů vyhoví požadavkům všech běžných zdvihacích zařízení.
Kategorie STOP funkce PL-D.
Rozměry: 120×90×55 mm, hmotnost 0,9 kg (s výstupním kabelem).
Přijímače dodáváme na objednávku.
Volitelné příslušenství Flex ECO
- Náhradní nebo druhý vysílač (při současném nákupu se soupravou RDO za zvýhodněnou cenu)
- Ochranné pryžové pouzdro vysílače
- Nabíječka baterií 230 VAC – vyžaduje vysílač s možností nabíjení
- Samolepící etiketa na jeřáb 250×250 mm (bílá-černá)
- Samolepící etiketa na jeřáb 300×300 mm (modrá-žlutá-červená-zelená)
- Etikety tlačítek vysílače
Ke stažení
Porovnání Flex ECO a Flex EX2
| Flex ECO | Flex EX2 | |
|---|---|---|
| Shoda s normami | * * * * * | * * * * * |
| Homologace | CE | CE |
| Kategorie STOP funkce | PL-D | PL-D |
| Frekvenční pásmo | 433 MHz | 868 MHz |
| Automatická volba frekvence | NE | ANO |
| Ruční volba frekvence | ANO | ANO |
| Způsob přenosu | jeden z 62 kanálů | FHSS na 2 kanálech ve dvou pásmech |
| Odolnost proti rušení | * * * | * * * * * |
| Provozní dosah | 90 m | 90 m |
| Obousměrná komunikace | ANO | ANO |
| Signalizace poruchy přijímače na vysílači | ANO | ANO |
| Signalizace sepnutí vybraných relé na vysílači | NE | ANO |
| Rozsah napájecích napětí přijímače | * * * * * | * * * * * |
| Možnosti nastavení přijímače | * * * * * | * * * * * |
| Otočný vypínač vysílače | NE | ANO |
| Vysouvací klíč vysílače | NE | ANO |
| Snímač pádu | NE | ANO |
| Možnosti nastavení vysílače | * * * * | * * * * * |
| Přepínací tlačítka s LED indikací | 2 | 4 |
| A/B přepínač s LED indikací | 1 | 2 |
| Pitch & Catch | ANO | ANO |
| Tandem | ANO | ANO |
| Antikolizní systém u Tandem | ANO | ANO |
| Multireceiver | * * * * * | * * * * * |
| Nabídka příslušenství | * * * * | * * * * * |
| Vysílač s možností nabíjení jako standard | NE | ANO |
| Možnost bezdrátového nabíjení | NE | ANO |
| Možnost zabezpečení čipovou kartou | NE | ANO |
| Délka záruky | 2 roky | 2 roky |
| První nastavení v ceně | ANO | ANO |
