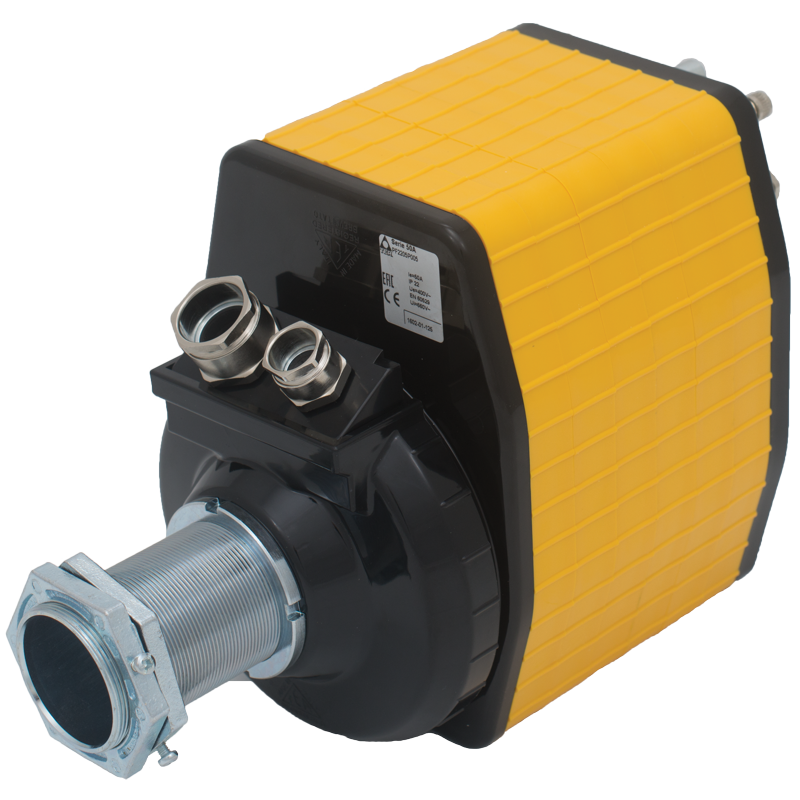

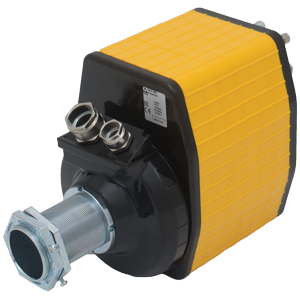

Kroužkový sběrač 50A pomocí sady kroužků a sběracích kartáčů přenáší elektrický proud mezi pevnou a rotující částí. Najde uplatnění zejména v napájecích obvodech jeřábových motorů v otočných jeřábech, nakladačích apod. Sběrače jsou vhodné pro přenos střídavého proudu o frekvenci 50-60 Hz.
Kroužkové sběrače 50A mohou obsahovat až 16 sad kroužků a sběracích kartáčů.
K dispozici jsou 2 provedení sběrače: komplet s vnějším ochranným krytem nebo provedení bez vnějšího ochranného krytu, bez ložisek a bez otočného válcového profilu (pouze kroužky a sběrací kartáče).
Nárazuvzdorný termoplastový vnější kryt sběrače chrání součástky pod napětím před náhodným dotykem. Z důvodu odvětrání vnitřního prostoru a zamezení srážení vzdušné vlhkosti uvnitř sběrače je kryt opatřen šikmými děrováním. Ve spodním krytu sběrače jsou 3 otvory, které umožňují odtok ev. sražené vlhkosti.
Vlastnosti
- mosazné kroužky 50 A, 50/60 Hz
- maximálně 16 kroužků
- volitelně bez krytu
- maximálně 3 otáčky/min
- otočný válcový profil uložený v kuličkových ložiscích
Parametry
- Skladovací teplota: -40°C/+70°C
- Provozní teplota: -25°C/+70°C
- Krytí: IP00 bez krytu, IP22 s krytem
- Izolační třída: Třída I
- Vstup kabelu: kabelové průchodky M20, M25
- Pracovní poloha: libovolná
- Maximální otáčky: 3 otáčky/min
- Kategorie použití: 50 A
- Jmenovitý pracovní proud: 50 A
- Jmenovité pracovní napětí: 400 V AC
- Jmenovité izolační napětí: 660 V AC
- Připojení vodičů: šroubovací svorky, šrouby M6
