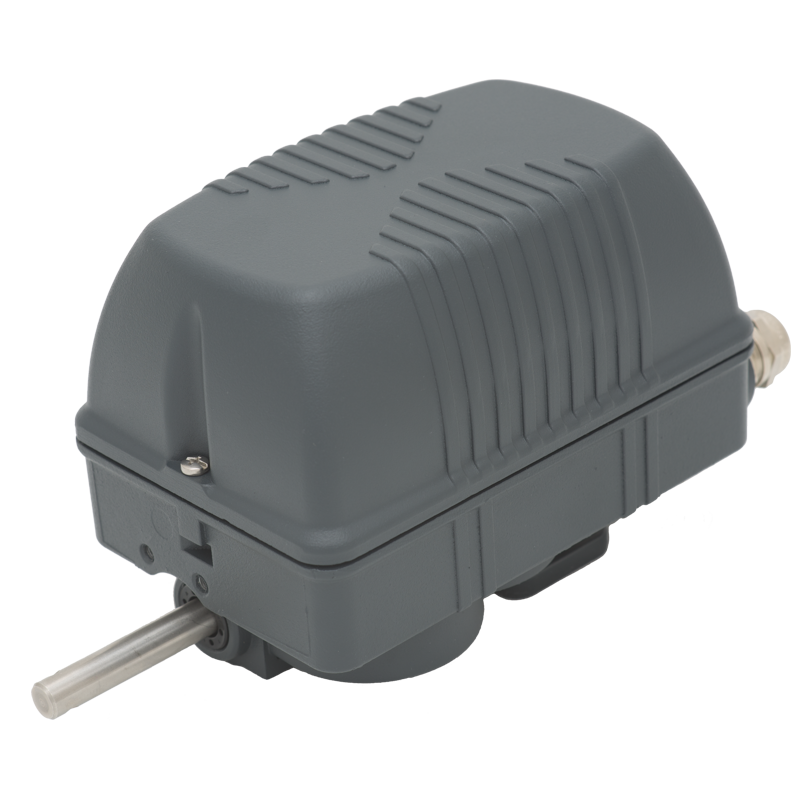

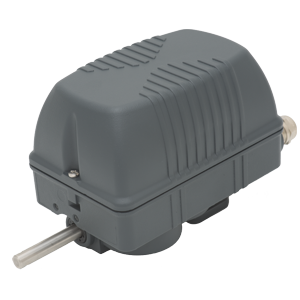

Поворотный концевой выключатель, используемый для контроля и измерения движения промышленных машин или положения гондолы или угла наклона ветряных турбин.
Устойчивый к солевому туману и богатый набором опций, Top разработан для удовлетворения самых взыскательных требований.
Особенности
- Он состоит из мотор-редуктора, который передает движение кулачкам и другим устройствам обнаружения движения через первичный входной редуктор (червячная передача и косозубая зубчатая передача) и один или несколько вторичных выходных каскадов (пары прямозубых шестерен).
- Точная регулировка кулачков с помощью винтов.
- Контакты NC с принудительным размыканием для функций безопасности.
- Механический ресурс переключателей: до 10 миллионов операций.
- Степень защиты IP: Top имеет класс IP66, IP67 и IP69K.
- Степень защиты NEMA: Top относится к типу 4X *.
- Устойчивость к экстремальным температурам: от -40°C до +80°C.
- Устойчив к солевому туману.
- Основание и крышка изготовлены из литого под давлением алюминия, покрытого электростатическим лаком, приводные валы трансмиссии и шестерни из нержавеющей стали AISI 303, вал трансмиссии с червячной передачей, вращающийся на шарикоподшипниках, самосмазывающиеся шестерни из технополимера и ведущие втулки.
- Все используемые материалы и компоненты износостойкие и гарантируют защиту агрегата от воды и пыли.
Опции
- Передаточное число от 1:1 до 1:8100 достигается за счет объединения различных вторичных выходных каскадов.
- Каждый из трех выходов может быть настроен на различное соотношение оборотов, чтобы обеспечить разнообразное управление машиной, когда необходимо выполнить особые требования.
- Выключатели мгновенного действия с переключающими контактами 1NO+1NC или переключатели замедленного действия с 1 замыкающим контактом.
- Он может быть оснащен 3 наборами кулачков (до 15 переключателей), потенциометрами и энкодерами (отдельно или поверх комплектов кулачков с максимум 2 переключателями) и абсолютными энкодерами Yankee (поверх комплектов кулачков до 4 переключателей).
- Версия XL с подъемом крышки доступна с 3 наборами кулачков (до 18 переключателей), потенциометрами и энкодерами (отдельно или поверх комплектов кулачков с 5 переключателями) и абсолютными энкодерами Yankee (поверх комплектов кулачков с до 6 переключателей) ).
- Специальные кабельные зажимы или соединители.
- Доступны с фланцами, шестернями и муфтами.
- Пластины с универсальным адаптером для замены существующих систем.
Параметры
- Температура окружающей среды при хранении: -40°C/+80°C.
- Рабочая температура окружающей среды: -40°C/+80°C.
- Степень защиты: IP 66 / IP 67 / IP 69K.
- Степень защиты NEMA: Тип 4X *.
- Категория изоляции: класс I.
- Максимальная скорость вращения: 800 об./Мин.
- Кабельный ввод: кабельный зажим M20.
