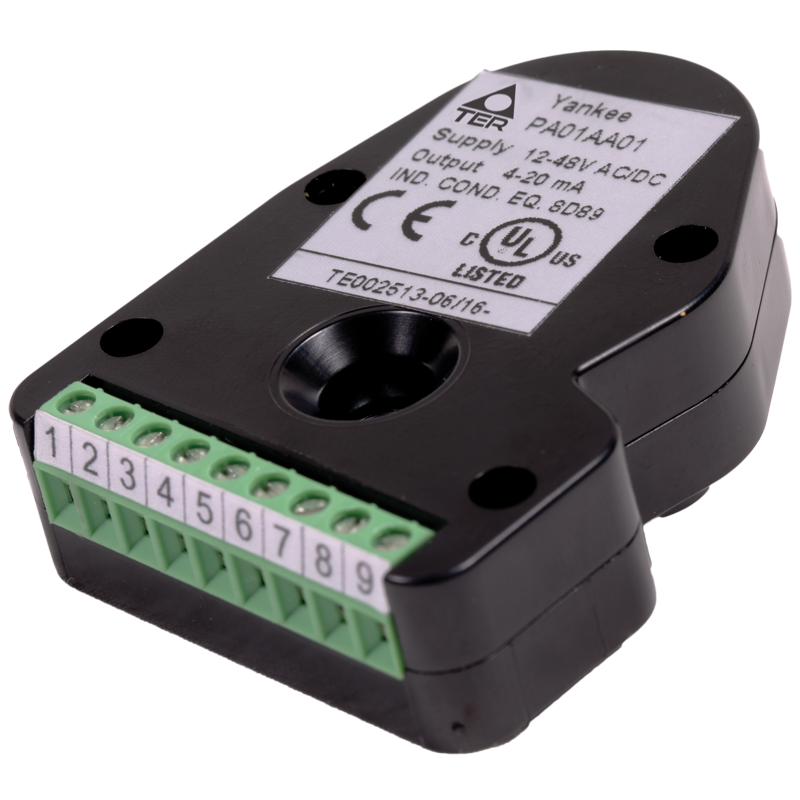

Elektronischer Positionsgeber, der sich mit den Drehelementen verbindet und je nach Winkelposition ein Signal abgibt.
Eigenschaften
- Yankee kann in den unterschiedlichsten Industriezweigen, vom Anheben bis hin zu Automatisierung eingesetzt werden, um die Anforderungen zur Registrierung und Identifizierung der modernen Produktionsmaschinen über all dort zu erfüllen wo – unabhängig von der Beschaffenheit des mechanischen Systems und seiner Vielschichtigkeit – eine Kontrolle erforderlich ist und wo das Gefüge aus Sensoren zur Winkelpositionierung reduziert und vereinheitlicht werden soll.
- Yankee ist derart konzipiert, dass es leicht eingebaut und zusammen mit den normalen Kurvenscheibenaggregaten verkabelt werden kann.
- Die Messpräzision beträgt 4096 Punkte je Umdrehung.
- Schutzart IP: Yankee hat die Schutzart IP20.
- Beständig gegen extreme Temperaturen: -40°C bis +80°C.
- Die Wahl der hervorragenden Materialien und der besten auf dem Markt erhältlichen Bauteile garantieren dem Yankee 1 eine maximale mechanische Lebensdauer, Präzision und Wiederholbarkeit unter den schwierigsten Voraussetzungen.
Optionen

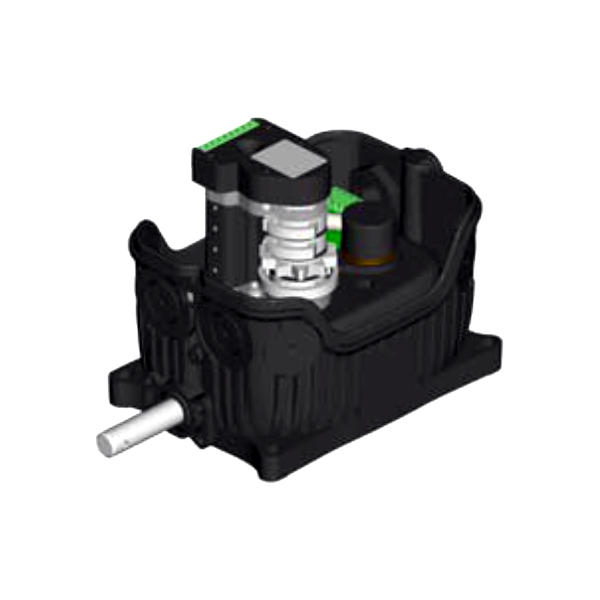

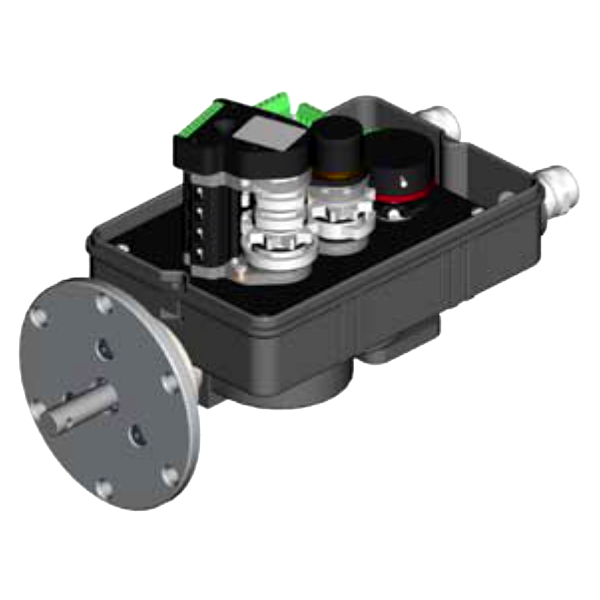

- Yankee in der Einbauausführung wird in den Getriebeendschaltern der Serie Fox, Oscar und Top installiert, um den Steueranforderungen der Mehrfachdrehungsrotoren gerecht zu werden.
- Jede Position der Welle ist an ein analoges Signal geknüpft, das je nach Modell mit Spannung, Strom sein kann oder mit PWM zur Verfügung gestellt werden kann.
Parameter
- Umgebungstemperatur Lagerung: -40°C/+80°C
- Umgebungstemperatur Betrieb: -40°C/+80°C
- Schutzart: IP20
- Freie Drehung: 360°
- Höchstgeschwindigkeit: 800 U/min.
Download
Weitere Downloads at www.terworld.com.
