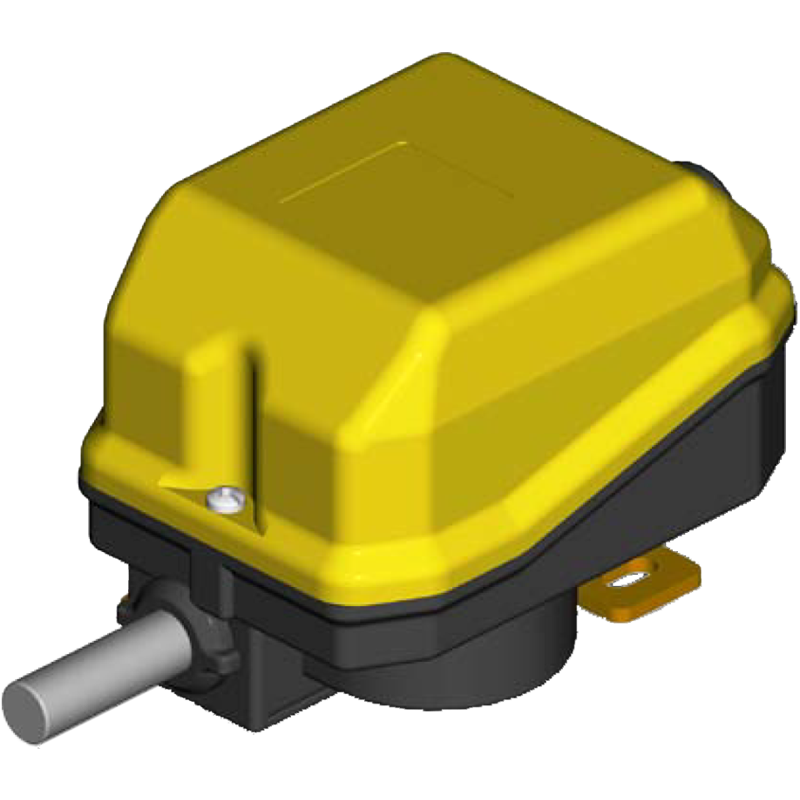

Getriebeendschalter sind Geräte zur Kontrolle der Bewegung von Industrieanlagen. Sie sind Hilfsstromschalter und schalten den Maschinenmotor durch eine Leistungsschnittstelle, wie einen Schütz oder ein speicherprogrammierbares Automatisierungssystem. Für die Anwendung bei der Schwerindustrie geeignet, werden sie durch eine Welle mit einem Antrieb verbunden, so dass die Nocken, nach einer bestimmten Drehzahl, die Kontaktelemente betätigen und damit die festgesetzte Abschaltung erlauben. Die Übertragung der Bewegung von Antriebs- auf Abtriebswelle erfolgt über ein Schneckengetriebe und ein oder mehrere Zahnradpaarungen.
Die Übersetzungsverhältnisse werden durch den Einbau von bestimmten formschlüssigen Zahnrädern zwischen Antriebs- und Abtriebswelle erreicht. Die Abtriebswelle ist mit den Nockenscheiben, die die Kontaktelemente betätigen, verbunden. Übersetzungen von 1:1 bis 1:295 sind möglich.
Um Abrieb und Anrostung zu verringern, sind die Übertragungs- und Führungswellen der Zahnräder aus rostfreiem Edelstahl. Zahnradpaarungen und Mitnehmerbuchsen bestehen aus selbstschmierendem Thermoplast, das den Abrieb verringert. Dadurch bleibt die Genauigkeit der Schaltungen auf längere Zeit unverändert. Um die Drehung der Welle zu optimieren und Abreibung zu vermeiden, verfügt der Endschalter über gesinterte eingelassen Bronzebuchsen im Unterteil.

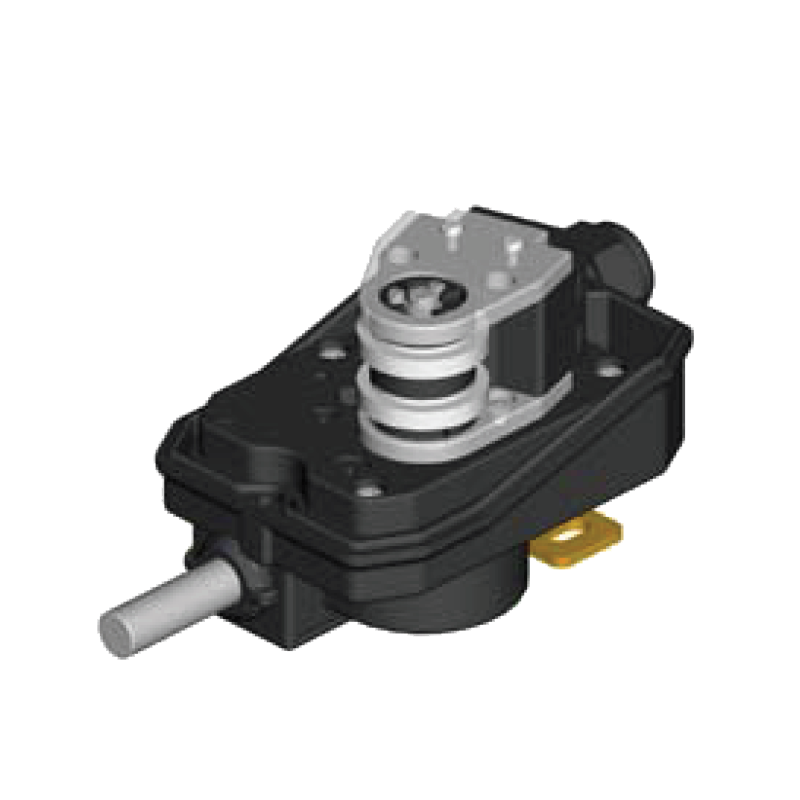

Die Einstellung erfolgt fein über das Einstellgetriebe, unabhängig für jede Nockenscheibe. Die Kontaktelemente zur Hilfssteuerung sind Zwangsöffner, anwendbar für die Durchführung von Sicherheitsaufgaben. Lieferbar ist auch die Ausführung zur Direktsteuerung, zur direkten Motorschaltung. Statt der Nocken-Mikroschalter-Gruppen können Potentiometer zur Kupplung mit elektronischen Geräten eingebaut werden.
Alle verwendeten Werkstoffe und Komponenten sind witterungsbeständig und gewährleisten hohen Schutz gegen Eindringen von Wasser und Staub.
Die Endschalter können mit Flansch zur direkten Anbringungan den Motor und auf Wunsch mit kundenspezifischen Typenschildern und Farben geliefert werden.
Optionen
- kundenspezifische Ausführungen
- Schalter lieferbar in der Ausführung 1NC und kombiniert 1NC+1NO, mit mechanischer Zwangs-, Sprung- oder Schleichöffnung
- lieferbar in der Ausführung mit Potentiometer

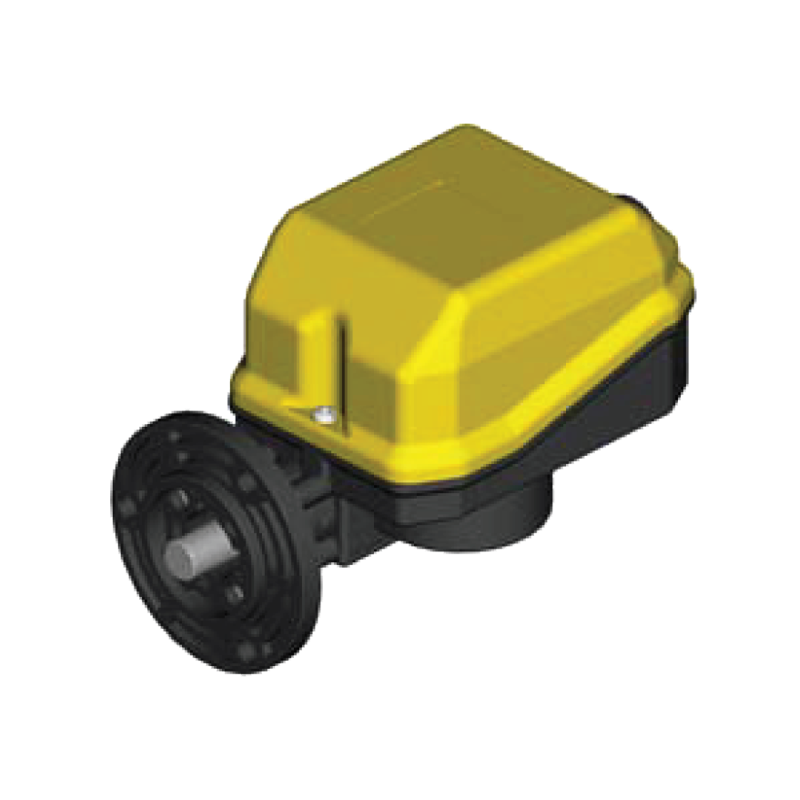

- mit frontalem Befestigungsflansch lieferbar
Parameter
- Lagertemperatur: -40°C/+70°C
- Betriebstemperatur: -25°C/+70°C
- Schutzart: IP65
- Schutzklasse: Klasse II
- Maximale Drehzahl: 800 Drehungen pro Minute
- Kabeleingang: Kabelverschraubung M20
- Arbeitsstellung: beliebige
- Übersetzung: 1:1 ÷ 1:295
